第 1 部分: 前言

1.1 開始使用之前

◆   對未準備安裝的主板,應將其保存在防靜電保護袋中

◆  在使用前,宜將主板置于穩固的平面上。

◆  在將主板與電源連接前,請確認電源電壓值。

◆  當您需連接或拔除任何設備前,須確定所有的電源線事先已被拔掉。

◆  請留意手冊上提到的所有注意和警告事項。

◆  設備在使用過程中出現異常情況,請找專業人員處理。

◆  如何識別報警聲:(長鳴聲為系統內存出錯；短“嘀”一聲為開機聲)。

◆  您可以在主板上找到標示著此主板的版本「 REV : X.X」 。 其中X.X為數字， 例如標示「 REV:1.0」 ， 意即此主板的版本為1.0。 當您要更新主板的BIOS、 驅動程序或參考其他技術數據時， 請注意產品版本的標示。

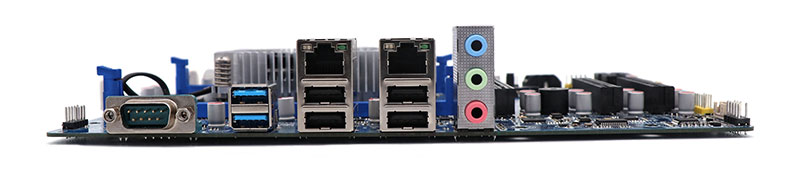

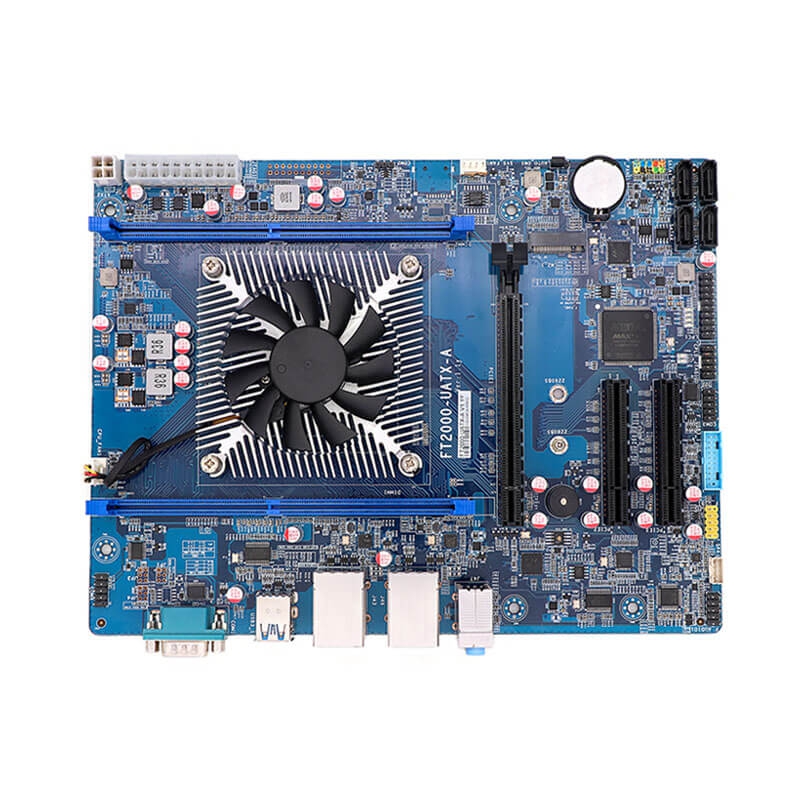

產品展示

1.2 主板規格

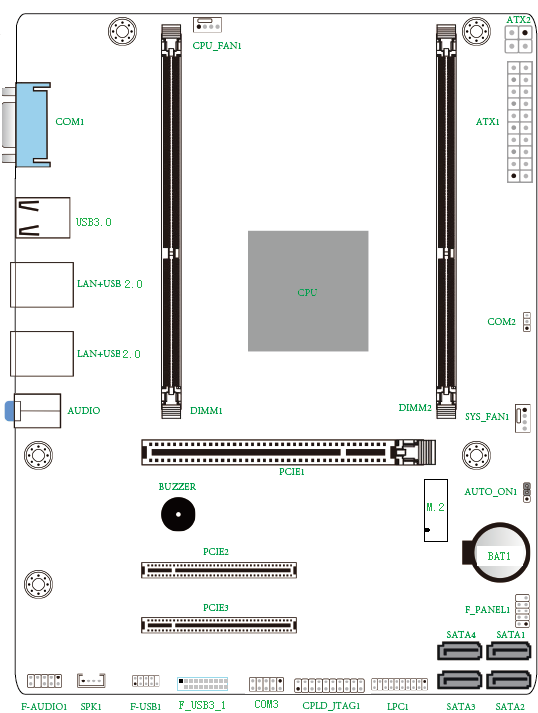

1.3 主板擺位圖

第 2 部分: 安裝

請依照下列步驟組裝您的電腦：

1、參照用戶手冊將主板上所有 Jumper（跳線帽）調整正確。

2、安裝其他擴展卡。

3、連接所有信號線、電纜、面板控制線路以及電源供應器。

4、啟動計算機，完成 BIOS 程序的設置。

本主板關鍵元器件都是集成電路，而這些元件很容易因為遭受靜電的影響而損壞。因此，請在正式安裝主板之前，請先做好以下的準備：

1、拿主板時手握板邊，盡可能不觸及元器件和插頭插座的引腳。

2、接觸集成電路元件（如 CPU、RAM 等）時，最好戴上防靜電手環/手套。

3、在集成電路元件未安裝前，需將元件放在防靜電墊或防靜電袋內。

4、在確認電源的開關處于斷開位置后，再插上電源插頭。

2.1 內存安裝

本主板配有 2 條 U-DIMM 插槽（DIMM1,2）。安裝內存條時請注意以下兩點：

內存安裝與取出:

2.1.1  安裝內存時，請先將內存槽兩邊卡扣打開，用拇指和食指輕輕拿住內存條中部，對齊內存插口和插槽上的防呆點，垂直插入后輕輕下壓，直至聽到“啪”一聲響，確?？坻i緊，內存條插好。

2.1.2  取出內存時，用兩個手指將插槽兩端的卡扣向外推，內存彈起，然后取出內存。

2.2 跳線功能設置

在進行硬件設備安裝之前請根據下表按照您的需要對相應的跳線進行設置。

提示：如何識別跳線、接口的第1針腳，觀察插頭插座旁邊的文字標記，會用三角符號或“1”或加粗的線條表示；看看背面的焊盤，方型焊盤為第 1 針腳，在插設備與連接線時注意區分第一腳，否則會損壞主板。

注意：

以下情況您需要清除 CMOS解決故障的時候：1、忘記BIOS密碼的時候。 2、在超頻失敗機器無法啟動時。

2.2.1  AUTO_ON跳線設置

AUTO_ON （1×3-pin  間距2.54mm）

2.3 接口說明

連接各種外接硬件設備時， 請注意以下的信息：

? 請先確認所使用的硬件設備規格與欲連接的插座符合。

? 在安裝各種設備之前， 請務必將設備及電腦的電源關閉， 并且將電源線自插座中拔除， 以免造成設備的毀損。

? 安裝好設備欲開啟電源前， 請再次確認設備的接頭與插座已緊密結合。

2.3.1  SATA接口（SATA1、SATA2、SATA3、SATA4）

板上提供4 個 7 Pin SATA 接口

2.3.2  串口（COM2、COM3、COM4）

 COM2  (1x3-PIN 間距2.54MM ）

COM3、COM4（2×5-pin 間距2.54mm第10pin空）

2.3.3  電源接口（ATX供電）

通過電源插座可使電源供應器提供足夠且穩定的電源給主板上的所有元件。在插入電源插座前，請先確定電源供應器的電源是關閉的，且所有設備皆已正確安裝。電源插座有防呆設計，確認正確的方向后插入即可。（可選DC供電）

DC_ATX2（2×2-pin 帶透明外包圍）

ATX1（2×10-pin 帶透明外包圍）

 2.3.4  音頻接口（F_AUDIO1、SPK）

主板提供一個前置音頻接口(F_AUDIO1)以及一個內置喇叭插槽(SPK)

SPEAKER1（1×4-pin  間距2.54mm  帶外包圍）

F_AUDIO1（2×5-pin 間距2.54mm 第8pin空）

2.3.5  前置面板接口（F_PANEL）

該 10PIN 插針包括上電，復位，硬盤指示燈，電源指示燈，允許用戶連接系統的前面板開關功能。

F_PANEL（2×5-pin 間距2.54mm 第10pin空）

 （1）硬盤指示燈（第1，3針HDD LED 第1針為LED的正極）硬盤在進行讀寫操作時，指示燈便會閃爍，表示硬盤正在運行中。

（2）電源指示燈（第2，4針POWERLED 第2針為LED的正極） ，當系統接通電源時，電源指示燈亮；當系統斷電后，電源指示燈滅。

（3）復位按鈕（第5，7針RESET BUTTON）系統發生故障不能繼續工作時，復位可使系統重新開始工作。

（4）電源開關控制（第6，8針POWER BUTTON）這兩個引腳連接到機箱前面板上的彈跳開關，可以用來接通或斷開電源。

2.3.6  USB接口（F_USB）

連接USB擴展擋板前，請務必將電腦的電源關閉，并且將電源線自插座中拔除，以免造成USB擴展擋板的毀損。

F_USB（2×5-pin 間距2.54mm 第9pin空）

USB3.0接口（F_USB3_1)

2.3.7  風扇接口（CPU_FAN、SYS_FAN）

此主機板的散熱風扇電源插座為3-pin。 電源插座皆有防呆設計， 安裝時請注意方向(黑色線為接地線)。

CPU_FAN、SYS_FAN（1×3-pin 全靠背）

◆ 請務必接上散熱風扇的電源插座， 以避免CPU及系統處于過熱的工作環境， 若溫度過高可能導致CPU燒毀或是系統死機。

◆ 這些散熱風扇電源插座并非跳線， 請勿放置跳帽在針腳上

2.3.8  LPC1接口

LPC1（2×4-pin 間距2.54mm）

2.3.9  CPLD-JTAG1燒錄座

CPLD-JTAG1（2×5-pin 間距2.54mm）

第 3 部分: 常見故障分析與解決
